Gummipakninger - Veiledning for statiske og dynamiske tetningskomponenter

Ingeniører står overfor en konstant utfordring: å velge riktig tetning for jobben. Hver dag ser du på tegninger, åpner vedlikeholdsmanualer eller går gjennom et produksjonsgulv. En flens lekker. En sylinder svikter. En aksel er slitt. Synderen? Ofte et dårlig valg av tetning. Denne veiledningen gir praktiske scenarier som hjelper deg med å velge mellom gummipakninger, støvtetninger, V-tetninger og O-ringer.

Statisk tetting for stasjonære skjøter

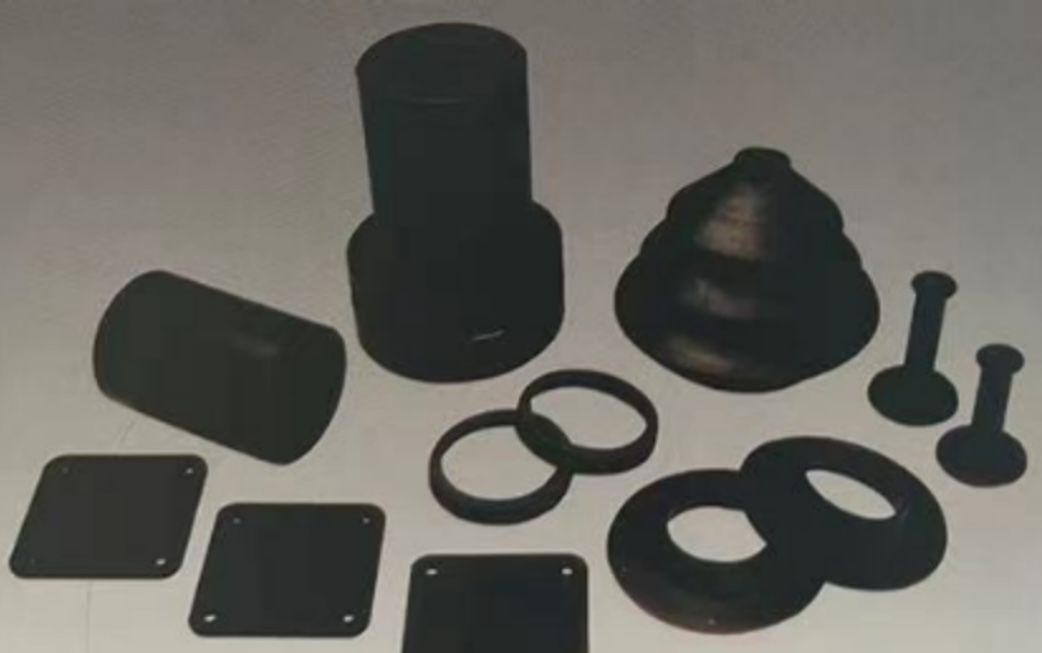

Tenk deg et pumpehus. To metallflater boltet sammen. De ser flate ut, men under et mikroskop er de fulle av riper, verktøymerker og små daler. Væske finner disse banene. En gummipakning går mellom dem. Du strammer boltene. Pakningen komprimeres, flyter inn i disse ujevnhetene og blokkerer lekkasjen. Bruk dem på pumpehus, ventildeksler, rørflenser og tilgangspaneler. Store områder? Uregelmessige former? Ikke noe problem. Hvis applikasjonen din involverer to stasjonære overflater som trenger tetting, er en gummipakning ofte løsningen. Husk: de er ikke for bevegelige deler.

Dynamiske tetninger for stempelgående og roterende aksler

Tenk deg nå en hydraulisk sylinder på en gravemaskin. Sylinderstangen strekker seg ut og inn, glir inn og ut av sylinderen. Støv, gjørme og sand er overalt. Hvis disse forurensningene kommer forbi sylinderstangpakningen, vil de lage riper i sylinderveggen, ødelegge stempelet og hele enheten. Hva legger du til? Støvpakninger hører hjemme på hydrauliske sylindere, pneumatiske aktuatorer, lineære føringer og alle frem- og tilbakegående aksler som er utsatt for smuss.

Installer dem på utsiden av den primære trykkpakningen. Deres jobb er å holde dem ute, ikke å holde dem tilbake. En fleksibel leppe tørker av stangen hver gang den trekkes tilbake. Skraper av gjørme, grus og vanndråper. Hvis utstyret ditt brukes i støvete, gjørmete eller våte omgivelser, vil en støvpakning forlenge levetiden dramatisk. De er det første forsvaret mot forurensning. Bytt dem regelmessig; de slites raskere enn trykkpakninger.

Men hva med roterende aksler? Elektriske motorer. Girkasser. Transportbåndsruller. Disse akslene roterer raskt, ofte feiljustert, noen ganger med ru overflater på grunn av slitasje. En standard leppetetning vil overopphetes, hvine og svikte raskt. Her fungerer en annen geometri best. V-tetninger er valget for roterende aksler med feiljustering, utkast eller ru overflater.

Det V-formede tverrsnittet er smart. Når akselen roterer, kaster sentrifugalkraften tetningsleppen utover. Den berører knapt motflaten, så friksjonen er minimal. Formen skaper en pumpevirkning som skyver smuss bort fra tetningen. Ingen stram passform nødvendig. Du skyver den på akselen; den sentrerer seg selv. Bruk dem på elektriske motorer, girkassers inn-/utgående aksler, landbruksutstyr, transportbåndsruller. De håndterer akselhastigheter opptil 20 meter per sekund. De tolererer vinkelforskyvning som ville ødelegge andre tetninger. Installasjonen er rask; du trenger ikke spesialverktøy.

Universelle O-ringer for ulike bruksområder

Så når bruker du den vanligste tetningen av alle? Overalt ellers. O-ringer er standardtetningen for nesten alt. Hydrauliske sylindere, pneumatiske ventiler, hurtigkoblinger, væskekoblinger og utallige andre statiske og dynamiske applikasjoner. Prinsippet er enkelt: kontrollert deformasjon. Du skjærer et spor, setter inn O-ringen og komprimerer den med den motstående delen. Det runde tverrsnittet flates ut og skaper to tetningskontakter. Indre trykk skyver O-ringen til lavtrykksiden, noe som øker kontakttrykket. Selvaktiverende. Fungerer fra vakuum til høyt trykk. Fungerer fra -50 °C til 200 °C med riktig materiale. Hvis du har et spor, vil en O-ring sannsynligvis passe.
