Hvordan velge riktig gummistøtdemper for industrielle og bilindustrien

Hvordan velge riktig gummistøtdemper for industrielle og bilindustrien

Å velge det rettegummi støtdemper krever mer enn samsvarende dimensjoner eller hardhet. I industrielle og bilindustrien må komponenten fungere med spesifikke belastninger, vibrasjonsnivåer, temperaturer og miljøforhold. Fra et OEM-produksjonsperspektiv bør utvelgelsesprosessen starte med arbeidsforholdene og deretter bestemme passende gummimateriale og komponentdesign.

Hva er en gummistøtdemper?

En gummistøtdemper er en elastomer komponent som brukes til å redusere støt, vibrasjoner og mekanisk energioverføring. Avhengig av design kan den fungere som en gummifeste, foring, vibrasjonsdemper, isolasjonspute eller tilpasset dempekomponent.

Gummi er egnet for disse bruksområdene fordi den kan deformeres under belastning og avgi deler av den mekaniske energien gjennom sin viskoelastiske oppførsel.NASAs håndbok for mekanisk design av elastomerergir detaljert informasjon om elastomere materialer og deres bruk i støt- og vibrasjonsisolering.

Hvordan fungerer en gummistøtdemper?

Når vibrasjon eller mekanisk kraft påføres, deformeres gummi og går deretter tilbake til sin opprinnelige form. Noe energi lagres elastisk, mens en annen del avgis som varme gjennom intern demping.

Gummiens ytelse er imidlertid ikke konstant. Dynamisk stivhet og demping kan endres med frekvens, temperatur, forspenning og deformasjon.ISO 10846-1-standardengir prinsipper for måling av vibroakustiske overføringsegenskapene til elastiske elementer som brukes til vibrasjonsisolering.

Derfor er det ofte ikke tilstrekkelig å velge en gummistøtdemper kun basert på hardhet.

Viktige faktorer for utvelgelse

Last og deformasjon

Start med å identifisere de statiske og dynamiske belastningene. Kompresjon, skjær, strekk og kombinert belastning kan gi forskjellige resultater.

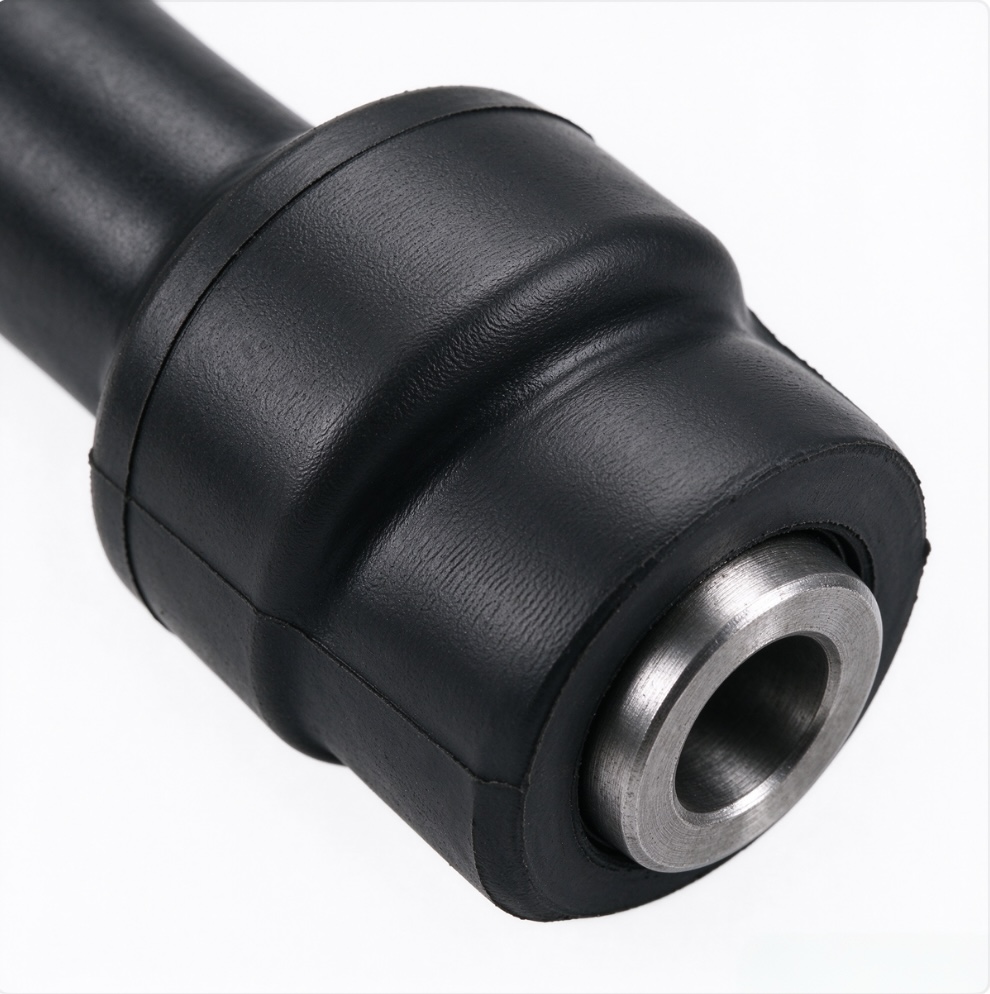

For eksempel kan et industrielt maskinfeste hovedsakelig oppleve kompresjon, mens en bilbøssing kan oppleve gjentatt kompresjon og skjæring. Installasjonsretningen og forventet deformasjon bør derfor vurderes sammen med arbeidsbelastningen.

Vibrasjonsfrekvens

Motorer, motorer, pumper, kompressorer og andre maskiner kan generere forskjellige vibrasjonsfrekvenser og amplituder.

En gummikomponent som yter bra ved én frekvens, kan oppføre seg annerledes ved en annen. Dynamisk stivhet og demping bør derfor vurderes når applikasjonen involverer kontinuerlig eller høyfrekvent vibrasjon.

Gummimateriale

Materialvalg bør baseres på arbeidsmiljøet og den nødvendige ytelsen.

Dette er generelle retningslinjer fordi den endelige ytelsen også avhenger av sammensetningen.ISO/TR 17051-retningslinjengir veiledning om flere vanlige gummimaterialer, inkludert NR, SBR, NBR, CR og EPDM.

Temperatur og miljø

Temperatur og miljøpåvirkning kan påvirke gummiens ytelse sterkt. Komponenter som er installert i nærheten av motorer, eksosanlegg eller utendørsmaskiner kan bli utsatt for varme, olje, drivstoff, vann, kjemikalier, ozon eller UV-stråling.

Gummiblandingen bør derfor velges i henhold til det faktiske driftsmiljøet i stedet for bare å velge et vanlig brukt materiale.Parker O-ringhåndbokgir nyttig sammenligningsinformasjon om elastomeregenskaper, temperaturbestandighet og kjemisk kompatibilitet.

Industrielle kontra bilapplikasjoner

Industrielle og bilproduserte gummistøtdempere bruker de samme grunnleggende dempingprinsippene, men har ofte forskjellige designkrav.

Industrielle applikasjoner fokuserer vanligvis på vibrasjonsisolering, utstyrsbeskyttelse, gjentatt belastning og motstand mot driftsmiljøer. Bilkomponenter kan trenge å håndtere kontinuerlig bevegelse, begrenset installasjonsplass, temperaturendringer og kombinerte belastninger.

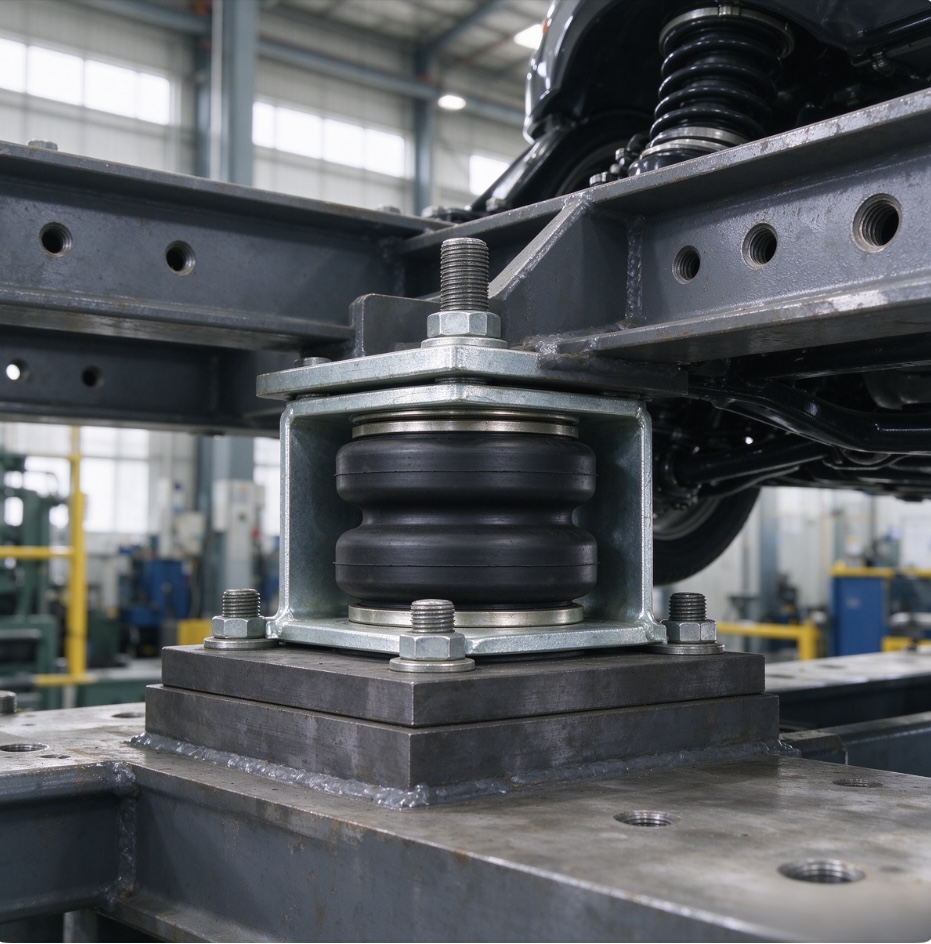

For eksempel kan et industrielt feste primært isolere vibrasjoner mellom maskiner og dens støttestruktur, mens en bilbøssing kan kontrollere bevegelse mellom tilkoblede komponenter samtidig som den reduserer vibrasjoner og støy.

Når er en spesiallaget gummistøtdemper nødvendig?

En spesialtilpasset gummistøtdemper er nyttig når standardkomponenter ikke kan oppfylle de nødvendige størrelsene, belastningene, monterings- eller miljøforholdene. For OEM- og industrielle applikasjoner kan tilpasning inkludere gummimateriale, hardhet, dimensjoner, metallinnsatser og kompresjons- eller skjærytelse.

Å oppgi forventet belastning, vibrasjonsforhold, driftstemperatur og installasjonskrav hjelper produsenter med å utvikle en passende løsning mer effektivt.

Avsluttende hensyn

Valg av gummistøtdemper bør starte med den faktiske bruken snarere enn produktnavnet. Belastning, vibrasjonsfrekvens, deformasjon, gummimateriale, temperatur, miljøeksponering og installasjonsforhold påvirker alle ytelsen.

For industrielle og bilindustrielle applikasjoner kan en riktig definert spesifikasjon hjelpe produsenter med å utvikle en mer passende komponent og redusere unødvendige designendringer. Når standardprodukter ikke kan oppfylle kravene, kan en tilpasset gummistøtdemper gi større fleksibilitet i materiale, geometri og monteringsdesign.

Referanser

1. Darlow, M., og Zorzi, E.Håndbok for mekanisk design for elastomererNASA-kontraktørrapport 3423, NASA, 1981.

2. Den internasjonale standardiseringsorganisasjonen.ISO 10846-1:2008 – Akustikk og vibrasjon – Laboratoriemåling av vibroakustiske overføringsegenskaper til elastiske elementer – Del 1: Prinsipper og retningslinjerISO, 2008.

3. Den internasjonale standardiseringsorganisasjonen.ISO/TR 17051:2020 — Vulkanisert gummi — Retningslinjer for materialspesifikasjonISO, 2020.

4. Den internasjonale standardiseringsorganisasjonen.ISO 1629:2025 – Gummi og latekser – NomenklaturISO, 2025.

5. Parker Hannifin Corporation.O-ringhåndbokParker Hannifin.
